Az OLED működése, felépítése
Az OLED technológia lassan piacéretté válik. Mobiltelefonokban, digitális kamerákban már találkozhatunk kisméretű kijelzőkkel, de néhány éven belül már nagyképernyős TV-kben is működhetnek ezek a nagyszerű kis szerves fénykibocsátó diódák.
Az OLED (Organic Light-Emitting Diode) azaz szerves fénykibocsátó dióda, mint annyi más találmány a természetből származik. A szentjánosbogarak köztudomásúan világítanak, mégpedig meglepően nagy fényerővel küldenek egymásnak jeleket, ha „felvillanyozza” őket a párosodás lehetősége. Innen származik a felfedezés, hogy bizonyos szerves anyagok feszültség hatására fényt bocsátanak ki. Ez a jelenség az elektrolumineszcencia, azaz elektromos áram vagy elektromos tér hatására egy anyagban fellépő fénykibocsátás.
![OLED_mukodes.jpg OLED_mukodes.jpg](/wp-content/uploads/legacy/253/OLED_mukodes.jpg)

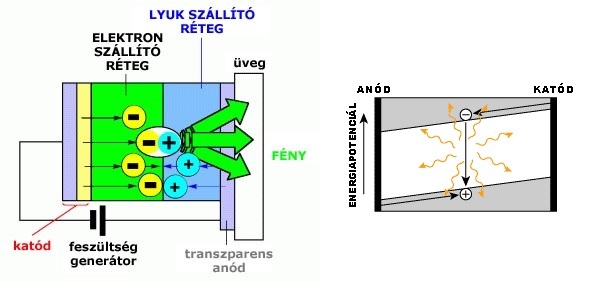

Az OLED esetében ez úgy működik, hogy elektromos térben az elektródákból kilépő töltéshordozók (elektronok és un. „lyukak” azaz kationok) energiaállapotukat tekintve egymás felé közelednek a szerves anyagban. Az elektromos erőtér az elektronokat az elektronszállító rétegben (Electron-Transport Layer – ETL) mindig a legalacsonyabb el nem foglalt molekuláris pályára, a lyukakat pedig a lyukszállító rétegben (Hole-Transport Layer – HTL) a legmagasabb elfoglalt molekuláris pályára készteti. A szerves anyag határfelületén az egymáshoz energia szempontjából közel kerülő két töltéshordozó „rekombinálódik”, és azok a felszabaduló energia következtében semleges, gerjesztett állapotba kerülnek (mint a felajzott szentjánosbogarak). A gerjesztett részecskeállapot az elektrolumineszcens szerves anyagban lecseng és eközben egy foton (a fény elemi egysége) keletkezik. A leírt folyamat jelentős fénymennyiséget állít elő.
![OLED felépítése OLED felépítése](/wp-content/uploads/legacy/253/oled-felepites-magyar.jpg)

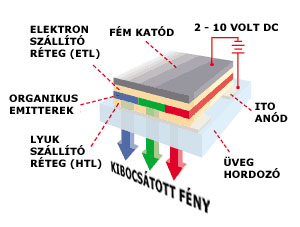

Az OLED fénykibocsátó anyagát és előállítását tekintve kétféle technológia létezik. Az egyik technológia un. „kis” molekulákat (Small Molecule), a másik polimereket alkalmaz emittáló anyag gyanánt. Az OLED-et alkotó rétegeket, a kis molekulákat alkalmazó technológiánál vákuumgőzöléssel, a polimerek alkalmazása esetén a tintasugaras nyomtatáshoz hasonlóan viszik fel a hordozó üveglapra. Mindkét esetben azonos Indium-Tin Oxid (ITO) alkotja az átlátszó anódot, ezután jön a lyukelőállító és szállító réteg, majd az szerves fénykibocsátó anyag (kis molekula vagy polimer réteg), és végül az elektronelőállító és szállító réteg, rajta a fém katóddal (ez utóbbi gyakran egy réteg).
![OLED_mukodes.jpg OLED_mukodes.jpg](/wp-content/uploads/legacy/253/OLED_mukodes.jpg)
Az OLED esetében ez úgy működik, hogy elektromos térben az elektródákból kilépő töltéshordozók (elektronok és un. „lyukak” azaz kationok) energiaállapotukat tekintve egymás felé közelednek a szerves anyagban. Az elektromos erőtér az elektronokat az elektronszállító rétegben (Electron-Transport Layer – ETL) mindig a legalacsonyabb el nem foglalt molekuláris pályára, a lyukakat pedig a lyukszállító rétegben (Hole-Transport Layer – HTL) a legmagasabb elfoglalt molekuláris pályára készteti. A szerves anyag határfelületén az egymáshoz energia szempontjából közel kerülő két töltéshordozó „rekombinálódik”, és azok a felszabaduló energia következtében semleges, gerjesztett állapotba kerülnek (mint a felajzott szentjánosbogarak). A gerjesztett részecskeállapot az elektrolumineszcens szerves anyagban lecseng és eközben egy foton (a fény elemi egysége) keletkezik. A leírt folyamat jelentős fénymennyiséget állít elő.
![OLED felépítése OLED felépítése](/wp-content/uploads/legacy/253/oled-felepites-magyar.jpg)
Az OLED fénykibocsátó anyagát és előállítását tekintve kétféle technológia létezik. Az egyik technológia un. „kis” molekulákat (Small Molecule), a másik polimereket alkalmaz emittáló anyag gyanánt. Az OLED-et alkotó rétegeket, a kis molekulákat alkalmazó technológiánál vákuumgőzöléssel, a polimerek alkalmazása esetén a tintasugaras nyomtatáshoz hasonlóan viszik fel a hordozó üveglapra. Mindkét esetben azonos Indium-Tin Oxid (ITO) alkotja az átlátszó anódot, ezután jön a lyukelőállító és szállító réteg, majd az szerves fénykibocsátó anyag (kis molekula vagy polimer réteg), és végül az elektronelőállító és szállító réteg, rajta a fém katóddal (ez utóbbi gyakran egy réteg).
Oldal: 1 2
