A SmoothPicture technológia
A SmoothPicture technológia egy rombusz rácselrendezésű DMD képmodulátorral és egy optikai képmozgatóval állítja elő a filmszerűen egyenletes képet a DLP-s hátulról vetítős képelőállító rendszerekben, akár teljes HD felbontásban.
Míg a rombusz elrendezésű DMD hatékonyan csökkenti a rendszerköltséget, önmagában nem elégséges az eredeti kép pixeleinek képernyőn való megjelenítésére. Az eredeti képet meg kéne szűrni, hogy annak fele pixelszámával rendelkező képet hozzunk létre a DMD-vel. A TI SmoothPicture technológiája a rombusz elrendezésű DMD-t a rajta lévő tükrök magas kapcsolási sebességével és egy optikai képmozgatással kombinálja, hogy a képernyőn teljes felbontású, az eredeti kép összes pixelét tartalmazó képalkotó rendszert hozzon létre. A SmoothPicture-el az optikai képmozgató vízszintesen ide-oda helyezi a DMD képét, s mindez összhangban van a DMD-re kerülő adatok két külön részképként történő megjelenítésével (ahogy azt az alábbi ábra mutatja).
 |

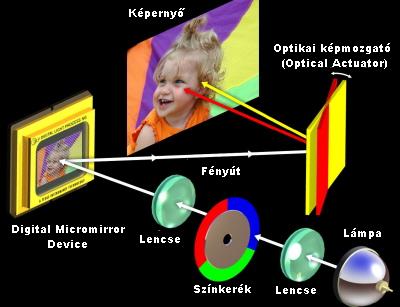

| A SmoothPicture fényútja |
A DMD gyors kapcsolási sebességét kihasználva egy 16 milliszekundumos félkép időintervallumon belül mindkét részkép adatai megjeleníthetőek, melyek tartalmazzák a képet alkotó eredeti képpontok mindegyikét.
A bejövő videokép elemzése alapján az két részképre osztható, az egyik részkép az összes páratlan képpontot tartalmazza, a másik részkép a páros pixelekből áll. A 16 ms-os videó félkép idő is két 8 ms-os félkép részidőre oszlik. Az első félkép részidőben a páratlan részkép adatai kerülnek megjelenítésre. A második félkép részidő kezdetén a képmozgatás vízszintesen eltéríti a DMD képét fél pixellel, s ezután a páros részkép adatai jelenítődnek meg. A képernyőn megjelenő kép mindennek eredményeként tartalmazza az eredeti kép összes pixelét, s mindezt egy 60 Hz-es félkép időn belül hozza létre (az említett idők és félkép váltási frekvencia az NTSC TV szabványnak felel meg).
 |

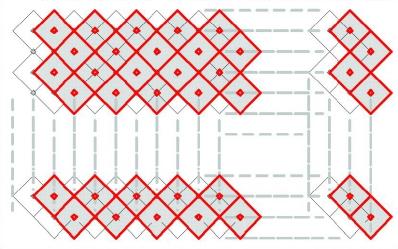

| Az eltolt rombusz DMD fél pixeles elmozdításának eredménye |
A képet optikailag fél pixellel ide-oda helyezve tehát a DMD mindenegyes tükre két pixelt jelenít meg a képernyőn, s ezzel hozza létre a HD kép eredetileg ortogonális pixelelrendezését. A technológia másik előnye, hogy hatásosan mossa össze az egyes pixelek éleit. A statikus ortogonális (1 pixelhez 1 tükör) képmegjelenítés esetén a tükrök élei világosan láthatóak. Ez hozza létre a jól ismert pixelezettséget. A SmoothPicture-el ez a képi jelenség csökken, melynek eredményeként a kép egyenletesebbé, sokkal filmszerűbbé válik.
A cikk David C. Hutchison (Texas Instruments, DLP TV) írása alapján készült.
